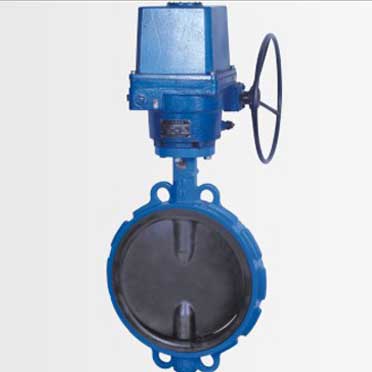

無銷全襯膠電動對夾蝶閥
發布時間：2016年03月22日 作者：admin 點擊次數：次
產品名稱：無銷全襯膠電動對夾式蝶閥
產品型號：WD97A1X-10ZX
產品規格：DN40-600mm
公稱壓力：PN1.0/1.6Mpa
適用介質：海水、污水、油品、氣體等
適用溫度：-23～100℃
BVD971X(F/J//H/S)-10/16C(Q/P)對夾式電動(襯膠)脫硫蝶閥
|
|
主要性能規范
適用溫度
|
適用介質
|
天然膠≤ 85℃
|
石膏漿液、石灰石漿液、 回收水、工藝水、廢水
|
三元乙丙膠≤100℃
|
主要零件材料
名稱
|
材料
|
閥體
|
灰鑄鐵、球墨鑄鐵、碳鋼
|
蝶板
|
碳鋼包覆橡膠、碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276
|
閥座
|
天然橡膠、三元乙丙膠
|
閥桿
|
不銹鋼、 2Cr13、304
|
電動裝置
|
百利二通 北方 沃普
|
主要外形尺寸和連接尺寸 (mm)
| 公稱通徑(DN) |
L |
D |
D1 |
Z- Ф |
A |
B |
H |
H1 |
重量 |
| 40 |
33 |
150 |
110 |
4-18 |
418 |
308 |
369 |
60 |
26 |
| 50 |
43 |
165 |
125 |
4-18 |
418 |
308 |
389 |
64 |
29 |
| 65 |
46 |
185 |
145 |
4-18 |
418 |
308 |
414 |
80 |
31 |
| 80 |
46 |
200 |
160 |
8-18 |
418 |
308 |
422 |
90 |
33 |
| 100 |
52 |
220 |
180 |
8-18 |
418 |
308 |
439 |
102 |
34 |
| 125 |
56 |
250 |
210 |
8-18 |
418 |
308 |
455 |
112 |
39 |
| 150 |
56 |
285 |
240 |
8-22 |
418 |
308 |
465 |
132 |
41 |
| 200 |
60 |
340 |
295 |
8-22 |
418 |
308 |
594 |
160 |
68 |
| 250 |
68 |
395 |
350 |
12-22 |
418 |
308 |
621 |
206 |
86 |
| 300 |
78 |
445 |
400 |
12-22 |
585 |
275 |
667 |
232 |
137 |
| 350 |
78 |
505 |
465 |
16-22 |
585 |
275 |
698 |
263 |
150 |
| 400 |
102 |
565 |
515 |
16-26 |
585 |
275 |
740 |
295 |
205 |
| 450 |
114 |
615 |
565 |
20-26 |
585 |
275 |
762 |
327 |
240 |
| 500 |
127 |
670 |
620 |
20-26 |
729 |
355 |
852 |
358 |
285 |
| 600 |
154 |
780 |
725 |
20-30 |
729 |
355 |
934 |
474 |
407 |
| 700 |
165 |
895 |
840 |
24-30 |
910 |
395 |
1039 |
486 |
515 |
| 800 |
190 |
1015 |
950 |
24-33 |
910 |
395 |
1101 |
591 |
655 |
| 900 |
203 |
1115 |
1050 |
28-33 |
783 |
448 |
1320 |
640 |
920 |
| 1000 |
216 |
1230 |
1160 |
28-36 |
783 |
448 |
1450 |
721 |
1100 |
| 1100 |
230 |
1340 |
1270 |
32-36 |
783 |
448 |
1740 |
760 |
1150 |
| 1200 |
254 |
1455 |
1380 |
32-39 |
783 |
448 |
2035 |
795 |
1200 |
| 采用標準 |
設計制造： GB12238結構長度：GB12221法蘭：GB/T17241.6PN1.0MPa |
|
|
|
|
