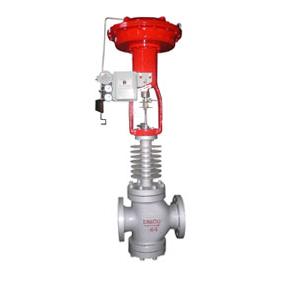

精小型氣動雙座調節閥
發布時間：2016年03月23日 作者：admin 點擊次數：次
概述
ZJHN型精小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。
一、閥體
閥體形式：直通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、上閥蓋
常 溫 型：-20℃~+200℃
散 熱 型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。
三、閥內組件
閥芯型式：雙導向雙座柱塞型閥芯
流量特性：線性特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、執行機構
型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
五、閥作用型式：氣——關式或氣——開式
附 件：定位器，手輪機構
性 能：（帶定位器）
泄 漏 量：小于額定流量系數Kv的0.5%
基本 誤差：±1.5%
回 差：±1.5%
死 區：0.6%
始終點偏差：±1.5%
可 調 范圍：30:1
六、流量系數Kv和行程、允許壓差
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
閥座直徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
流量系數Kv
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
行程
|
16
|
25
|
40
|
60
|
||||||||
允許壓差（MPa）
|
5.8
|
4.9
|
3.8
|
2.9
|
4.0
|
3.3
|
2.6
|
3.6
|
3.0
|
2.3
|
||
備注：閥開狀態允許壓差
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 )
