Q71F超短型對夾球閥
發布時間：2016年03月14日 作者：admin 點擊次數：次
產品名稱：Q71F-16C鍛造A105意式超短型對夾球閥
閥門型號：Q71F-16C
閥體材質：A105
尺寸范圍： DN15~DN250
壓力范圍： 1.6Mpa
適用溫度：-26~350℃
可選驅動方式：手動、蝸輪驅動、氣動、電動、電-液聯動等
Q71F-16C鍛造A105意式超短型對夾球閥 訂貨須知：
1、客戶如對閥門產品如有特殊要求，須在訂貨合同上明確說明（例如溫度要求、壓力范圍、材質要求、結構長度、連接方式、包裝要求等）。
2、本廠可根據客戶特定要求選配各類驅動裝置執行器。
3、如客戶提供特殊閥門型號，須正確說明其型號含義。
Q71F-16C鍛造A105意式超短型對夾球閥 產品概述
意式超短型對夾球閥與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
Q71F-16C鍛造A105意式超短型對夾球閥 產品用途
Q71F意式超短型球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃（密封圈為增強聚四氟乙烯）或 29~300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa
Q71F-16C鍛造A105意式超短型對夾球閥 零件材料
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼F304、F316 |
碳鋼A105 |
2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
5 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
6 |
定位鎖 |
不銹鋼304 |
不銹鋼SS304 |
7 |
手柄 |
不銹鋼304 |
不銹鋼SS304 |
8 |
閥桿螺母 |
不銹鋼304 |
不銹鋼SS304 |
9 |
填料壓蓋 |
不銹鋼304 |
不銹鋼SS304 |
10 |
手柄套 |
塑料 |
塑料 |
11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |

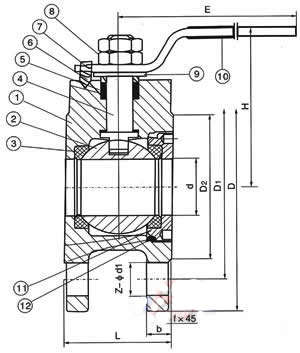

Q71F-16C鍛造A105意式超短型對夾球閥 主要尺寸
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
d |
15 |
20 |
25 |
29 |
38 |
|
62 |
76 |
92 |
110 |
145 |
195 |
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
