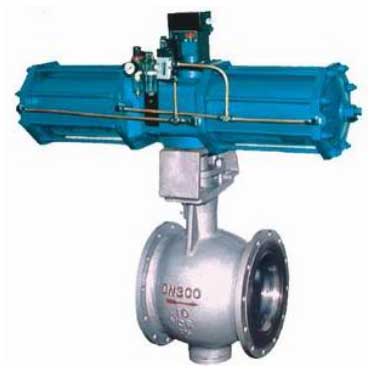

氣動卸灰球閥

     發布時間:2016年03月22日 作者:admin 點擊次數:次


     | 氣動卸灰球閥 |
| | |  |  | | 主要性能規 | 型號 | 公稱壓力 PN/MPa | 試驗壓力 /MPa | 適用溫度 /℃ | 適用介質 |  | 殼體 | 液體密封 |  | FQ647AF-6、Q647F-6 | 0.6 | 0.9 | 0.66 | ≤350 | 高爐煤氣灰、污水、廢渣、 泥漿,含塵 (顆粒)氣體等 |  | FQ647AF-6C |
 主要零件材料 | 型號 | 零件名稱 |  | 閥體 | 球體、閥桿 | 密封圈 | 0形圈 |  | FQ647AF-6、Q647F-6 | 灰鑄鐵 (HT200) | 2Cr13 | 增強聚四氟乙烯 | 氟橡膠 |  | FQ647AF-6C | 碳素鋼鑄件 |
 主要尺寸及重量 | 公稱通徑 DN/mm | 尺寸 /mm | 重量 /kg |  | L | D | D1 | D2 | b | f | Z-φd | H1 | H2 | L0 |  | 200 | 500 | 315 | 280 | 255 | 22 | 3 | 8-18 | 255 | 730 | 812 | 300 |  | 250 | 600 | 370 | 335 | 310 | 24 | 3 | 12-18 | 310 | 800 | 812 | 370 |  | 300 | 700 | 435 | 395 | 362 | 24 | 4 | 12-23 | 370 | 852 | 812 | 440 |  | 350 | 800 | 485 | 445 | 412 | 26 | 4 | 12-23 | 440 | 920 | 812 | 770 |  | 400 | 900 | 535 | 495 | 462 | 28 | 4 | 16-23 | 490 | 1050 | 1020 | 880 |  | 500 | 1000 | 640 | 600 | 568 | 30 | 4 | 16-23 | 610 | 1100 | 1020 | 1100 |

 |
 |
 |
 |
